应用

产品适用于非粘稠、不易结晶具有轻微腐蚀性的气体和液体介质，测量其压力及真空，同时用于控制和调节相关的工业生产过程、监控设备并控制电路通断。广泛应用于石油、化工、冶金、电力、食品、医药、环保、机械等行业。

技术参数

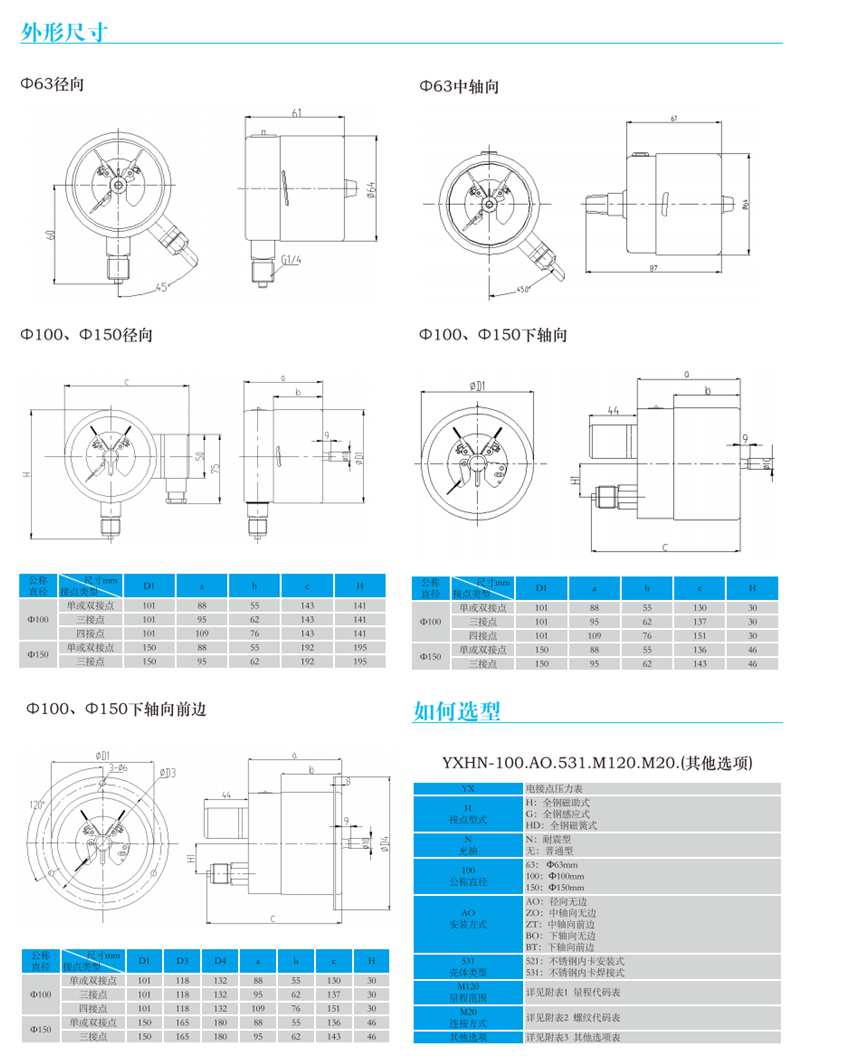

公称直径:Ф63mm、c100mm、c150mm精度等级:

指示精度

Ф63mm2.5级

Ф100mm1.0级、1.6级、2.5级

Ф150mm1.0级、1.6级

设定精度4级

测量范围:-0.1~0~0.1……100MPa或其它等效压力真空范围

环境温度:-40℃~70℃

介质温度:-40℃~100℃

当测量系统的温度偏离20±5℃时。其设定误差变化不大于0.02/℃过程连接:M20x1.5、1/2”NPT、G1/2”

可根据用户要求定制

感压元件:<10MPaC型管

≥10 MPa 螺旋管

接液材质:316L(或蒙乃尔可选)

表壳材质:304SS(或316L可选)

机芯材质:304SS

仪表指针:铝合金，黑色

设定指针:上下限为红色和绿色，其它为红色

仪表表盘:铝合金，白底黑字

玻璃:有机玻璃(安全玻璃可选)

防护等级:IP54、IP65

接点开关:

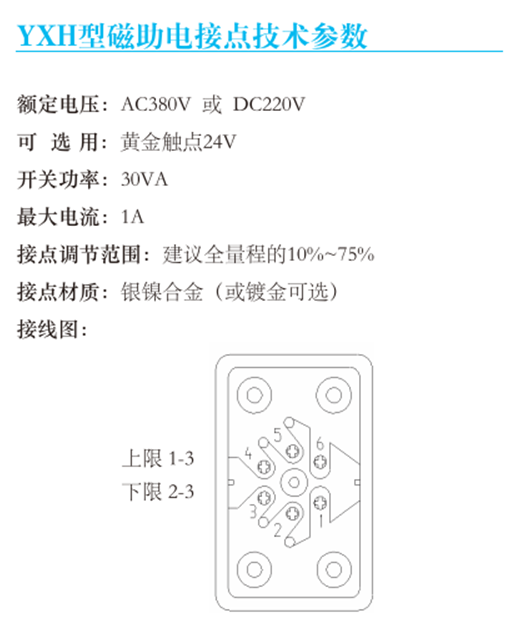

YXH磁助电接点

无需控制单元和额外电源

可直接开关220V、1A的负载最多可配备4组触点开关

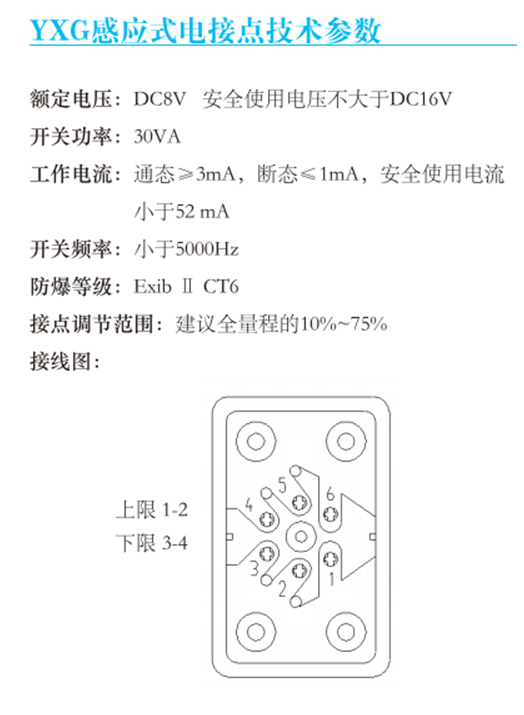

YXG感应式电接点

防爆Exib Ⅱ CT6

非接触式传感器，

使用寿命长

需要和安全栅配合使用

在高开关频率下确保故障安全的开关

最多可配备2组触点开关

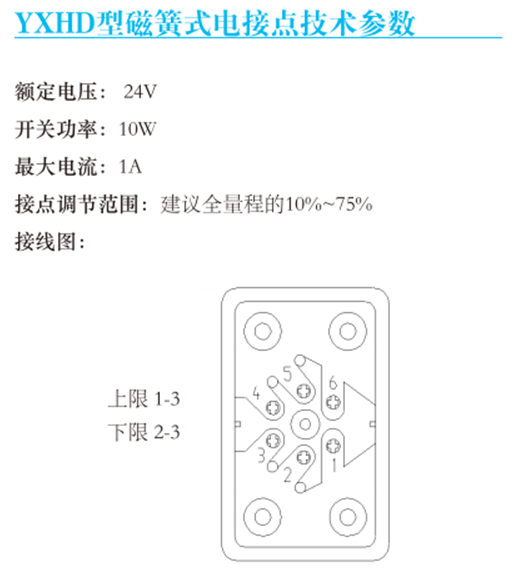

YXHD磁簧式电接点

无需控制单元和额外电源

触点不易氧化，使用寿命长。

最多可配备2组触点开关

最大电压24V触头功率10W

选项

电接点开关最多可达4个

装配隔膜密封

仪表充液:仪表专用油

散热器(可以适应更高的介质温度)

双量程表盘

面板安装

膜片测量:量程小于0.1MPa
