应用

产品适用于恶劣及具有腐蚀性的环境，测量非粘稠、不易结晶、具有轻微腐蚀性的气体液体介质。表内设计有安全隔板,用于防护观测面的安全。背部设有泄压后盖，以释放因过载弹性元件破裂而产生的内部压力，增强了人员及设施的安全性，同时采用独特结构设计，使产品能够承受2.5倍到4倍量程的压力冲击主要应用于石油、化工、冶金、电力、食品、医药环保、机械、船舶等行业。

技术参数

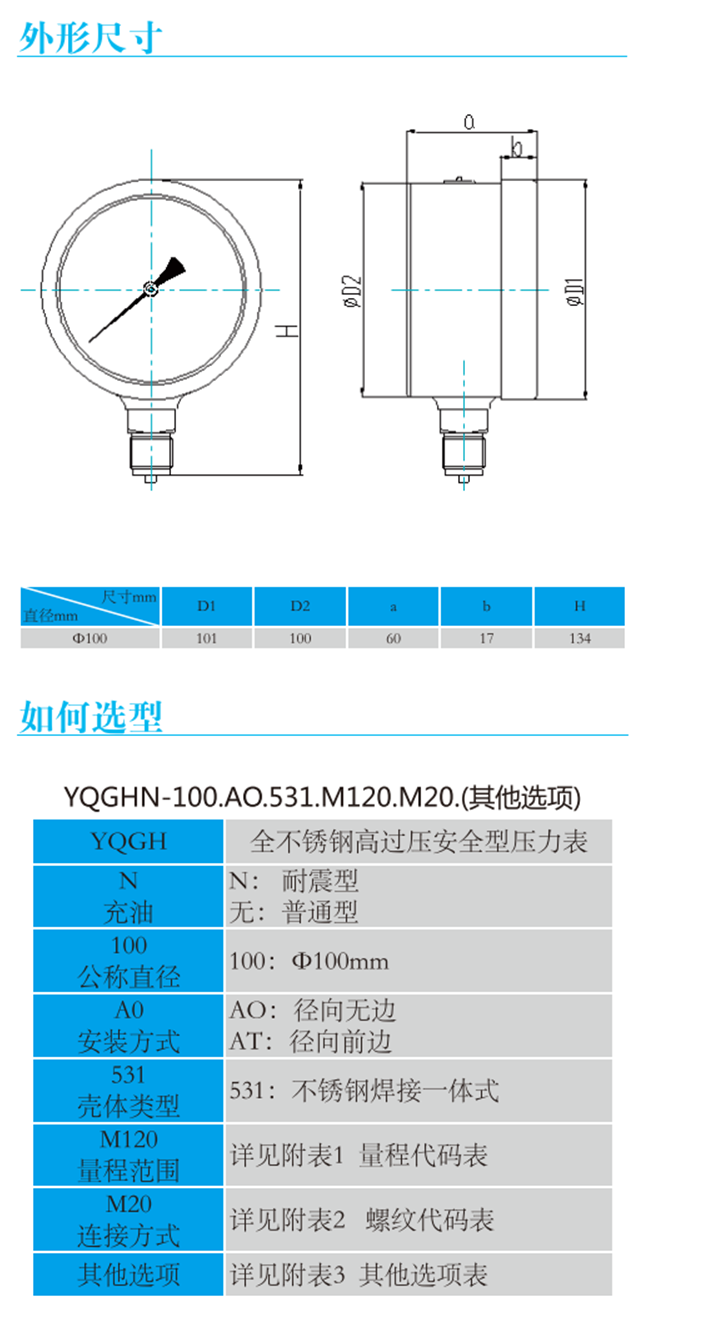

公称直径:Ф100mm

精度等级:1.0级、1.6级

测量范围:-0.1~0~0.06…4Mpa

或其他等效压力真空范围

过压能力:<1.6MPa…400%

2.5MPa…320%

4MPa…250%

环境温度:-40℃~60℃

介质温度:-40℃~100℃

当使用环境温度偏离20℃土5℃时，仪表的示值误差不大于0.04%/℃。

M20x1.5、1/2”NPT、G1/2过程连接:

(可根据用户要求定制)

感压元件:C型管

接液材质:316L(蒙乃尔可选)

外壳材质:316L

仪表指针:铝合金，黑色

仪表表盘:铝合金，白底黑字

密封材料:硅橡胶

仪表玻璃:安全玻璃

防护等级:IP65、IP66

选项

隔膜化学密封

双量程表盘

仪表充液(甘油、硅油、氟油等)

散热器(可以适应更高的介质温度)
